私はスマート照明のより高級な側面である Philips Hue と常に複雑な関係を持っていました。はい、ハードウェアは洗練されており、アプリは素晴らしく、エコシステムはうまく機能しています。実際に何にお金を払っているのかを考え始めるまでは。 Hue ライト ストリップ スターター キットは 1 つで簡単に 80 ドルを超えます。これには、目的のために非常に長いストリップが必要になる可能性が高いという事実と、何かと通信するために必要な独自のハブが必要になるという事実が含まれます。
しかし、50 ドルでスマート ホーム ハブ全体を交換できるのであれば、Philips Hue ストリップを既製の RGB ストリップで複製してみてはいかがでしょうか?答えは、フィリップスが提供できる以上のものを提供できるということです。
ロボットフィンガーを購入したので、私の愚かな照明スイッチがスマートになりました
この素晴らしいスマート ホーム デバイスは、あらゆるスイッチをスマートにします。
ホーム アシスタントは、商用アプリでは見つからない照明のロックを解除します
ローカル オートメーションが Philips Hue を超えたエフェクトとコントロールを可能にする理由
DIY スマート照明の分野で少しでも時間を費やしたことがある人なら、おそらく WLED について聞いたことがあるでしょう。WLED は、あらゆる ESP32 を 200 以上のエフェクトと洗練されたブラウザ UI を備えた機能満載の LED コントローラーに変えることができるオープンソース ファームウェアです。素晴らしいソフトウェアですが、私が持っているものとはまったく関係ありません。
ご存知のとおり、WLED は、WS2812B、SK6812、および各 LED クラスターに単一のデータ ラインと小型 IC チップが取り付けられた同様の種類のようなアドレス指定可能な LED ストリップでのみ動作します。私は、おそらく ESP8266 ベースの Wi-Fi コントローラーで動作する、アドレス指定不可能な安価な 12V LED ストリップを持っていました。最善の策は、元の 12V 電源を維持しながら、特定のコントローラーを完全に ESP32 に置き換え、一部の MOSFET で赤、緑、青のチャンネルを駆動することでした。
そして、そのレベルのコントロールを得ることができます。ホーム アシスタントは、あらゆる方法で照明を制御できるようにする、数百ものオートメーション トリガーを公開します。天候、太陽光、存在、他のセンサーからの入力、その他多くの制御オプションに基づいてライトの色を変更できます。
- OS
-
Windows、macOS、Linux、ラズベリーパイ
- 開発者
-
オープンホーム財団
- 価値モデル
-
無料、オープンソース
セルフホスト型のオープンソース スマート ホーム プラットフォームで、クラウドに依存せずにすべてのデバイスをローカルで制御、自動化、統合できます。
ハードウェアは驚くほど手頃な価格です
ESP32、安価な LED ストリップ、電源 – 本当に必要なのはこれだけです

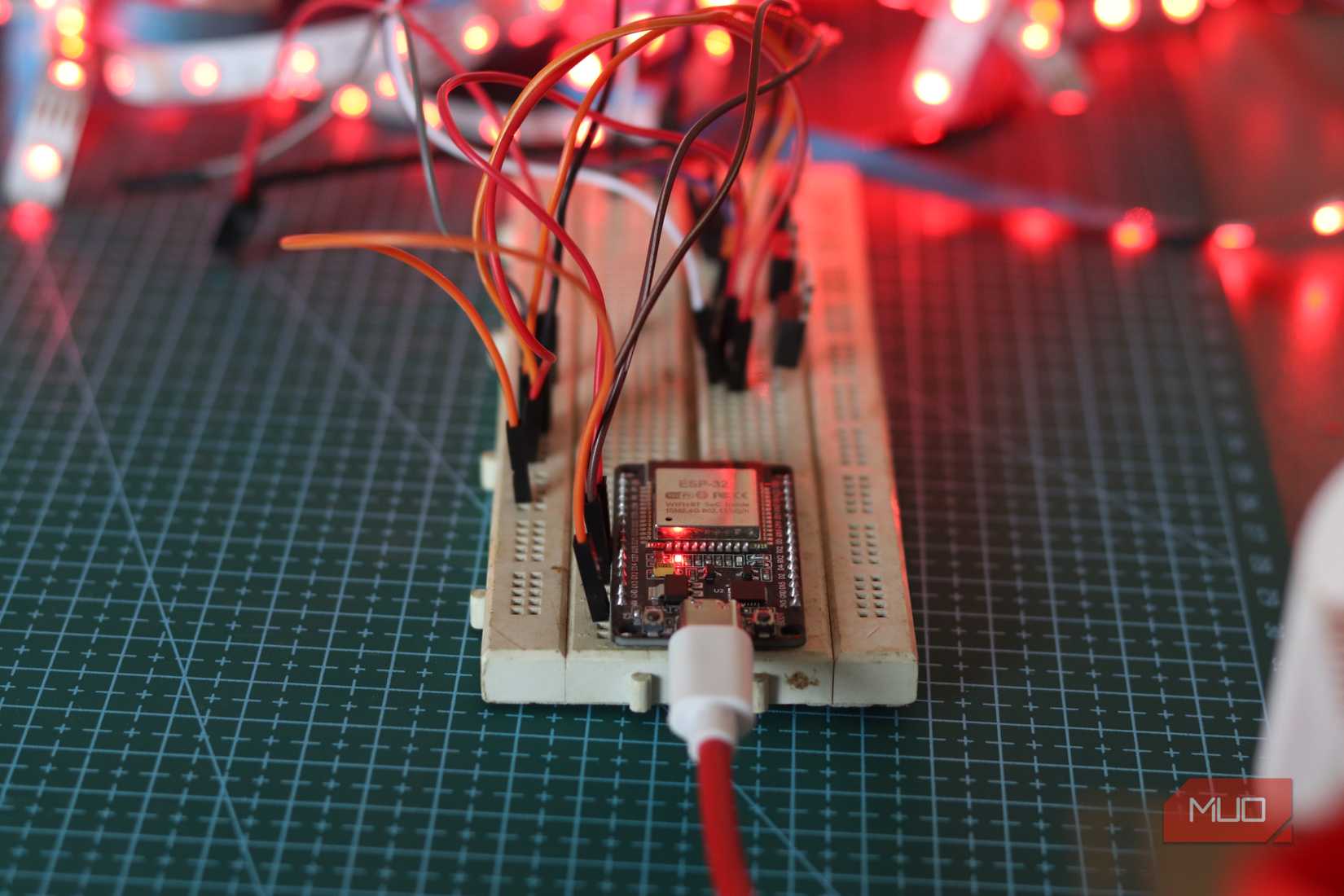

ビルド全体は、ESP32 DevKit V1 ボードと 3 つの IRLZ44N N チャネル MOSFET (チャネルごとに 1 つ) によって動作し、オリジナルの 12V 1.5A 電源で電力を供給します。安価な LED ストリップは 12V チャネルで動作することが多いため、ESP32 の 3.3V GPIO ピンがそれぞれのチャネルを制御できるようにするために MOSFET が重要です。
配線には、IRLZ44N のドレイン ピンを LED ストリップのカラー チャネルに接続し、ソース ピンを共通のグランド レール (ESP32 も接続します) に接続し、ゲート ピンを ESP32 の 3 つの PWM ピンに接続することが含まれます。
これを行うには、GPIO ピンと MOSFET ゲートの間にゲート抵抗 (100 ～ 470Ω) を追加するのが適切な方法です。適切な値がなかったので、ESP32 を危険にさらすことにしました。そうすべきではありません。
ESP32 は、オンボードの AMS1117 電圧レギュレータによって最大定格の 12V 近くまで押し上げられるため、ライトの駆動に使用する 12V から分離しておきました。この場合、USB の方が安全で簡単ですが、安価な降圧コンバータを使用して電圧を 5V に降圧し、同じ電源からすべてを実行することもできます。
- ブランド
-
エスプレシフ
- 接続機能
-
Wi-Fi、Bluetooth
ESP32 は、Wi-Fi と Bluetooth を内蔵した低コストのマイクロコントローラーで、IoT プロジェクトや DIY 電子機器に広く使用されています。
ESPHome が面倒な作業を行います
YAML を数行記述するだけで、未加工のハードウェアを洗練されたスマート ライトに変換できます。
LED ストリップに WLED を使用できない場合でも、ESPHome 構成は RGB ライティングを簡単に処理し、同じロジックがここにも当てはまります。 YAML で 3 つの出力 (GPIO ピンごとに 1 つ) を作成し、各チャンネルの 1,000Hz で PWM 調光を処理しました。 RGB ライト プラットフォームはそれらを相互に接続し、ホーム アシスタント用の単一の色対応照明ユニットを公開します。
この構成では、LED ストリップの最後の状態も保存され、毎回完全な白を照射するのではなく、電源を入れ直した後にその状態に戻ります。それもあります color_interlock: true ホーム アシスタントがカラー ピッカーと色温度スライダーを同時にアクティブにしないようにするフラグ。そうしないと、白チャンネルのない RGB のみのストリップで予期しない動作が発生する可能性があります。
Philips Hue はこのレベルの制御に匹敵しません
カスタムエフェクト、オートメーション、センサー駆動の照明、プリセットをはるかに超えた統合
ESP32 ベースのコントローラーにより LED ストリップを完全に制御できるようになり、ホーム アシスタントに統合されるため、実行できる自動化には限界がありません。
ドアホンのトリガーやインターネットの停止などについて、色ベースの通知を設定できます。ライトは日没時に自動的に薄暗い暖色に変化し、部屋に在室センサーがある場合はその明るさと連動することもできます。ホーム アシスタントで携帯電話をプレゼンス センサーとして使用できます。つまり、部屋に出入りするときに照明が自動的にオンまたはオフになります。
また、これを Uptime Kuma インスタンスに接続し、特定のサービスまたは Docker コンテナーが停止したときにストリップを特定の色で点滅させることもできます。オフィスの作業ステータスを色分けしたり、温度センサーとストリップを同期してオフィスの温度に応じて色を変更したり、Pi-Hole ブロックがしきい値を超えたときに点滅させたりすることもできます。これは異常なネットワーク アクティビティを示す可能性があります。
わずか 10 ドルの LED ストリップと 5 ドルのボードを使用して、すべてが家の残りの部分とインテリジェントに通信し、完全なローカル制御、クラウドへの依存性、サブスクリプションゼロを実現します。 Philips Hue には及ばない。
プレミアム機能を使用するにはプレミアム ハードウェアは必要ありません
15 ドルの DIY セットアップは、より高価なシステムと競合し、場合によってはそれを上回る機能を提供します。

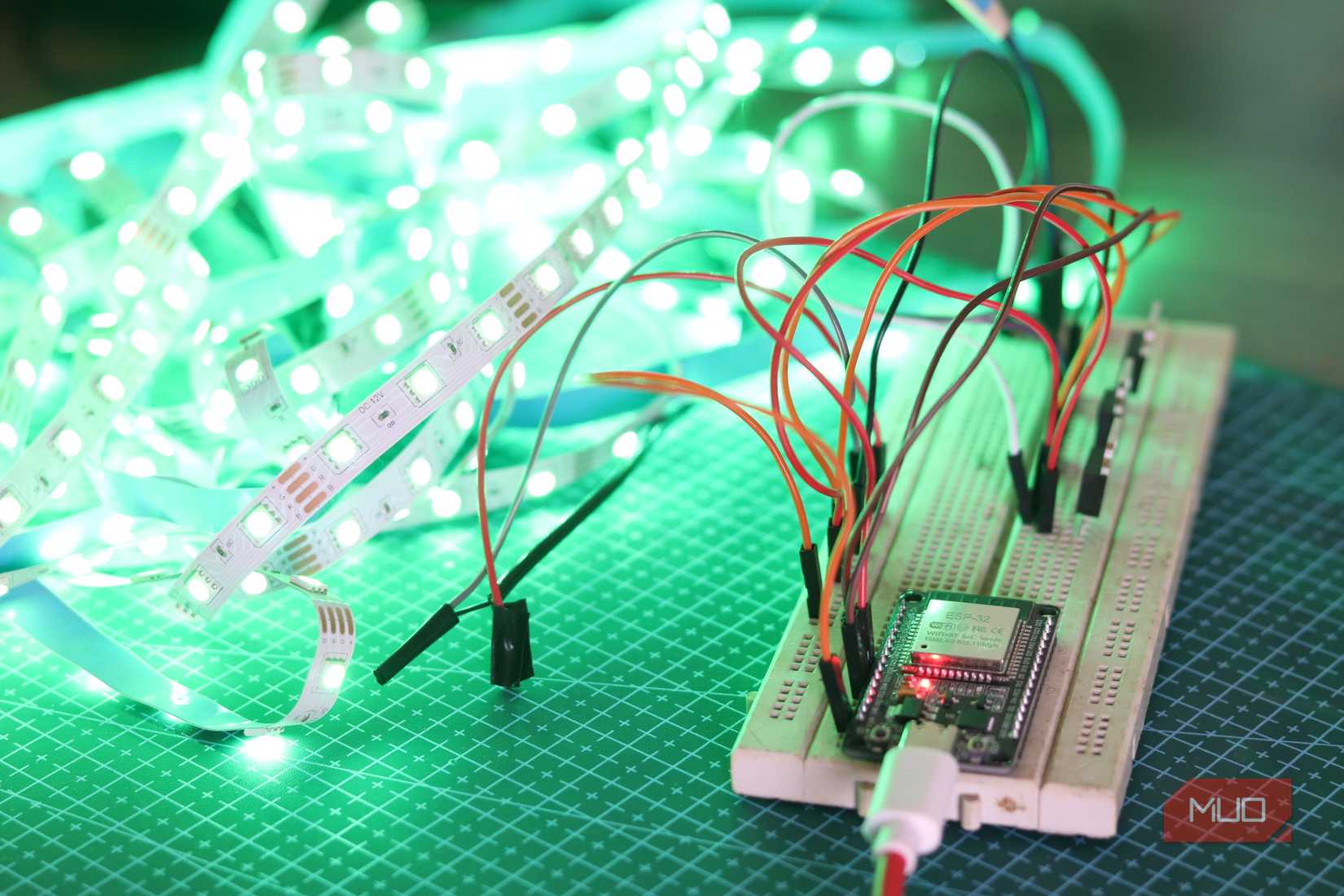

スマート ホーム デバイスの構築がかつてないほど簡単になりました。このセットアップを恒久的なパーフボードに移してすべてを所定の位置にはんだ付けすることはまだできていませんが、ブレッドボード上でも、気にならない限り回路を完全に正常に実行できます。部屋の半分もカバーしない80ドルのライトストリップもエコシステムロックも必要なく、LEDストリップをスマートホームの残りの部分と統合するための高価なハブも必要ありません。
「それは私ですか、それともインターネットですか？」と尋ねる必要はありません。 10 ドルのビルドをありがとう
私の ISP はもうガスライティングできません。
オンライン ショッピングを数分すれば、部品代も 15 ドルをわずかに超える程度で見つけることができます。これらを理解するために、組み込みデバイスの専門家である必要はありません。回路を思いつくには、どのようなコンポーネントを持っているか (または適切なコンポーネントを購入するか) を調査するだけで十分です。ESPHome ソフトウェアはそれをカバーしており、かなり高価な商用セットアップよりもはるかに優れたエクスペリエンスを提供します。
